EQ-007 내진·제진·면진 공법 (Seismic / Damping / Isolation)

세 공법은 모두 KDS 17 10 00 「내진설계 일반」이 정한 공통 내진성능기준(내진등급·내진성능수준·설계지반운동)과 지진보호장치 요건의 틀 안에 있으나, 실제 설계요구사항·해석절차·장치시험은 시설물별 기준이 정한다 — 건축물은 KDS 41 17 00 「건축물 내진설계기준」 제16장 면진구조·제17장 감쇠시스템을 적용한 구조물이다. 세 공법은 지진에너지를 다루는 방식이 근본적으로 다르다 — 견딜 것인가, 소산할 것인가, 절연할 것인가.

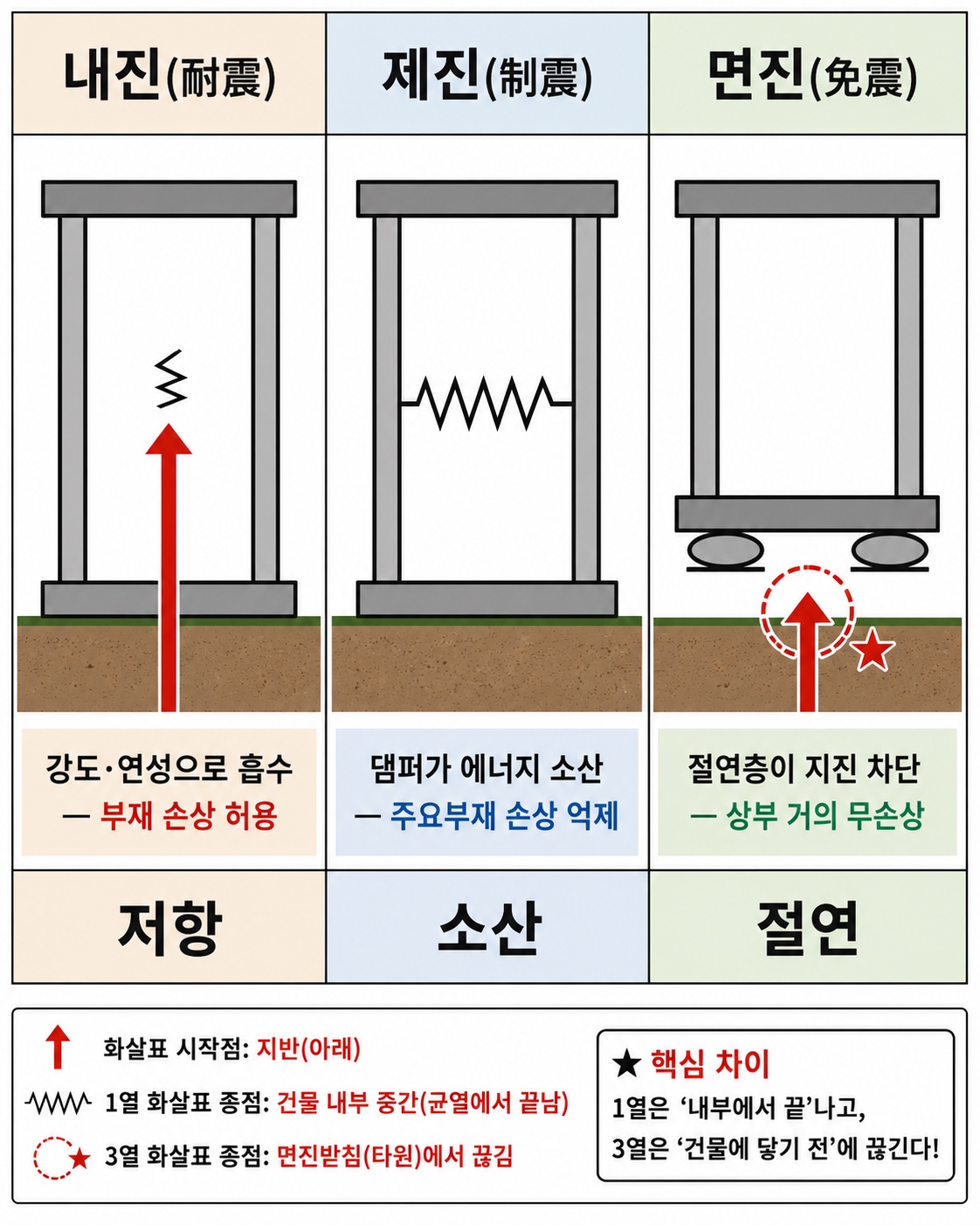

[그림 1] 세 공법의 대응 전략 비교

지진 시 인명을 보호하고, 구조물의 손상을 제어하며, 중요시설의 기능을 유지하는 것이 공통 목적이다.

• 인명 안전 (Life Safety) — 붕괴 방지로 인명 피해를 막는 1차 목표.
• 손상 제어 (Damage Control) — 부재·비구조요소의 손상을 허용범위로 제한.
• 기능 유지 (Functionality) — 병원·발전소·데이터센터 등 지진 후에도 즉시 사용 가능.
• 응답 저감 — 가속도·층간변위를 줄여 내부 설비·재실자 보호.

공법·기술형의 핵심은 비교표다. 세 공법을 같은 항목으로 나란히 정리한다.

※ 암기 프레임: 「버틴다 / 흡수한다 / 끊는다」 = 「저항 / 소산 / 절연」.

에너지 관점의 차이

1. 내진 — 지진 입력에너지를 부재의 소성변형(연성)으로 흡수. 부재는 손상되지만 붕괴는 막는다.
2. 제진 — 댐퍼가 입력에너지를 감쇠(damping)로 소산. 주요부재 대신 댐퍼가 에너지를 먹는다.
3. 면진 — 면진층이 구조물의 고유주기를 장주기화하여 지반과 상부구조를 절연, 응답가속도를 격감시킨다. 다만 장주기화의 대가로 수평변위는 증가하고 면진층에 집중되므로, 상부구조 층간변위가 줄어드는 대신 면진층 설계변위·총 최대변위(KDS 41 17 00 16.3.6)와 주변 구조물과의 이격거리 확보가 필수 설계조건이 된다. 지반 탁월주기가 긴 연약지반에서는 면진주기와 근접해 응답이 오히려 커질 수 있다는 점도 함께 검토한다.

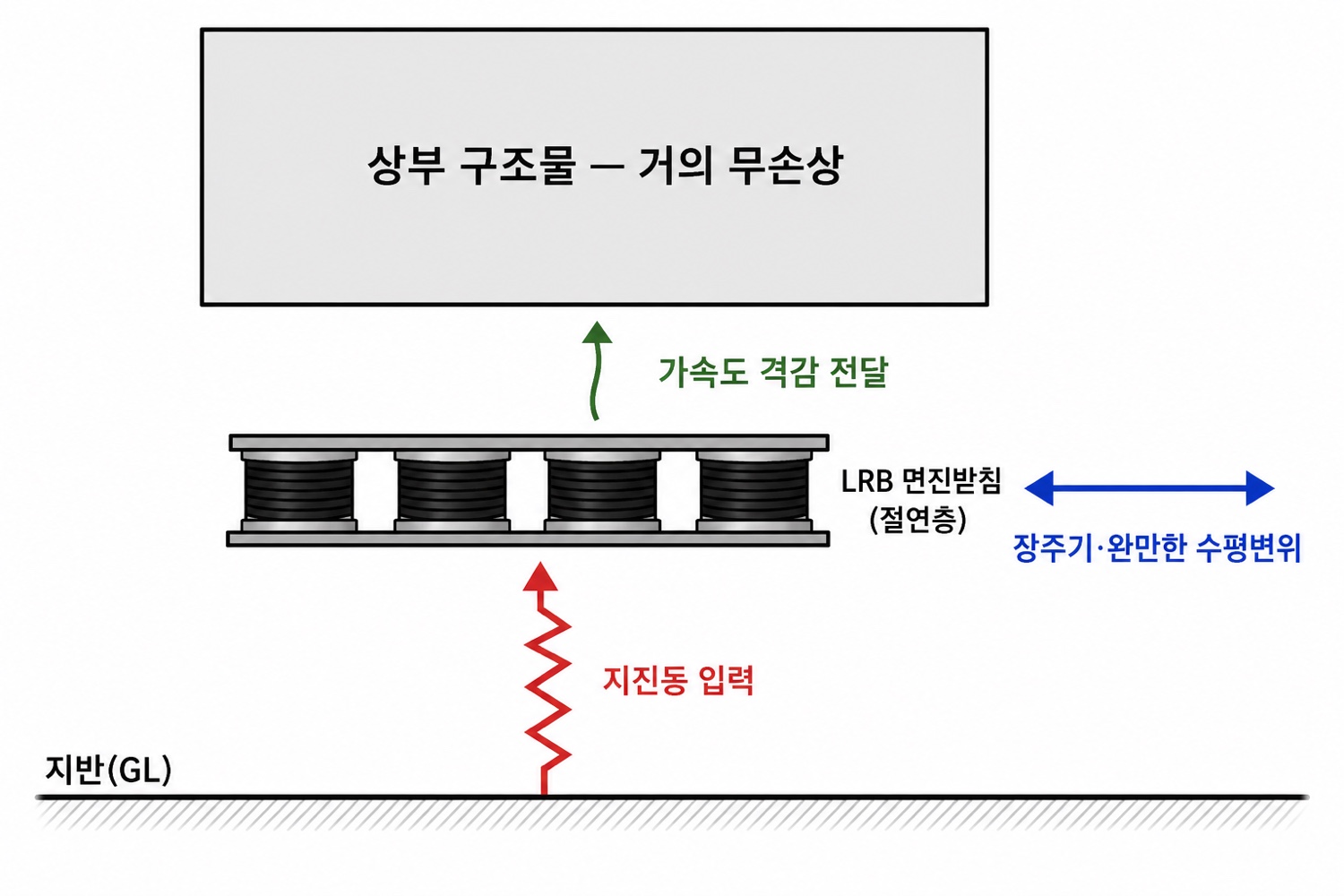

[그림 2] 면진 장주기화 메커니즘 단면

공법 선정은 지반·중요도·층수를 검토해 결정하고, 절차에 따라 시공·검증한다.

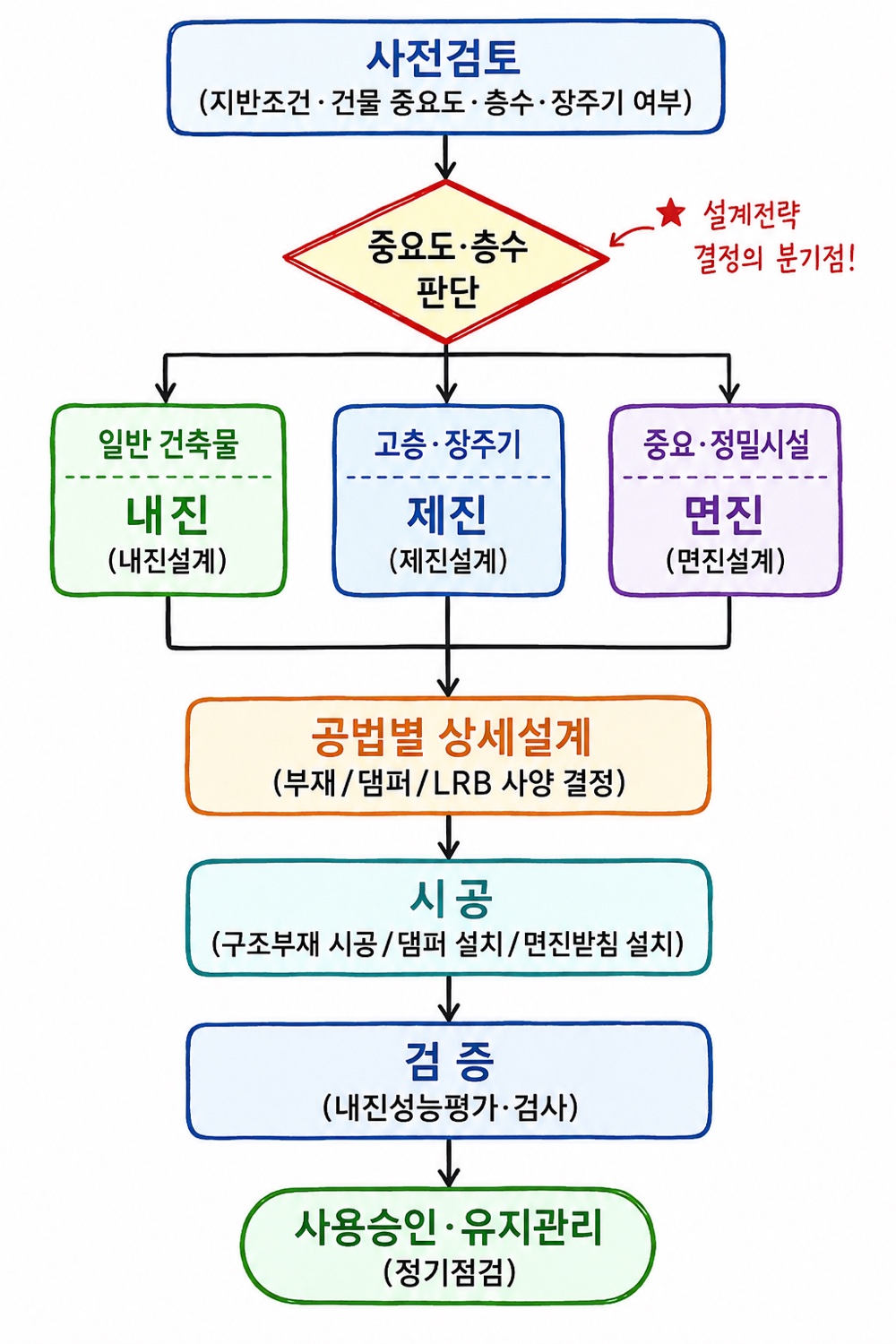

[그림 3] 공법 선정·적용 절차 흐름

기존 건축물이라면 — 내진보강의 세 전략

이미 지어진 건축물에 대해 국토안전관리원 「기존 시설물(건축물) 내진보강 매뉴얼」(2024.6., 관계법상 구속력이 없는 참고도서)은 보강전 내진성능평가로 취약 부위를 파악해 보강방법을 정하고, 보강설계 후 다시 내진성능평가로 목표성능 만족 여부를 확인하는 절차를 제시한다(1.1.1). 보강전략은 강도와 강성 증대·연성 향상·하중 저감의 세 갈래다(2.2).

제진·면진은 기존 건축물에서 하중 저감 전략으로 들어간다. 기존 공공시설물(내진설계 대상 중 관련 법령 제정 전에 설치되었거나 그 뒤 내진설계기준이 강화된 공공시설물)은 「지진·화산재해대책법」 제15조에 따라 행정안전부장관이 5년마다 기존시설물 내진보강기본계획을 수립하고, 제16조에 따라 관계 중앙행정기관의 장과 시·도지사등이 기본계획에 따라 소관 시설물에 대한 내진보강대책을 수립하여 추진한다. 내진설계가 적용되지 않은 기존 민간소유 건축물의 내진보강을 권장하기 위해 제16조의2는 시·도지사등이 조세를 감면할 수 있고, 보험 관련 단체·기관 등이 지진재해 관련 보험료율을 차등 적용할 수 있게 한다.

건설안전 관점에서는 중량물(받침·댐퍼) 양중·설치와 고소작업이 핵심 위험이다.

• 양중·설치계획 — 중량물 무게·양중장비·동선 사전 검토.
• 품질검사 — 면진받침 수평도, 댐퍼 감쇠성능, 접합부 시험성적서 확인.
• 유지관리 — 면진층 변위여유(클리어런스) 확보·이물질 점검, 댐퍼 노후 교체.
• 비상대응 — 지진 후 받침·댐퍼 점검 체계와 사용성 판정 절차 구비.
