EW-054 옹벽의 안정조건 및 붕괴원인·대책 (Stability & Failure of Retaining Wall)
옹벽이 무너지지 않으려면 활동·전도·지지력의 3대 안정조건(+침하)을 모두 만족해야 한다 — 그리고 붕괴는 이 안정조건 중 하나가 깨질 때 일어난다. 붕괴원인을 안정조건에 매핑하면, 배수불량·토압과다·기초부실·설계시공 결함이 각각 어느 조건을 무너뜨리는지가 보이고 대책도 자동으로 도출된다.
개요 및 정의Definition
옹벽 안전은 단 하나의 부등식에서 출발한다. 안전율 Fs = 저항력(Resisting) / 작용력(Driving) ≥ 허용안전율. 작용은 배면 토압(+수압), 저항은 옹벽 자중·바닥 마찰·지반 지지력이다. 이 비교를 활동·전도·지지력 세 가지 파괴모드마다 수행하는 것이 '안정조건'이고, 그 중 하나라도 깨지는 것이 곧 '붕괴'다 — 즉 붕괴원인은 언제나 특정 안정조건의 상실로 환원된다.

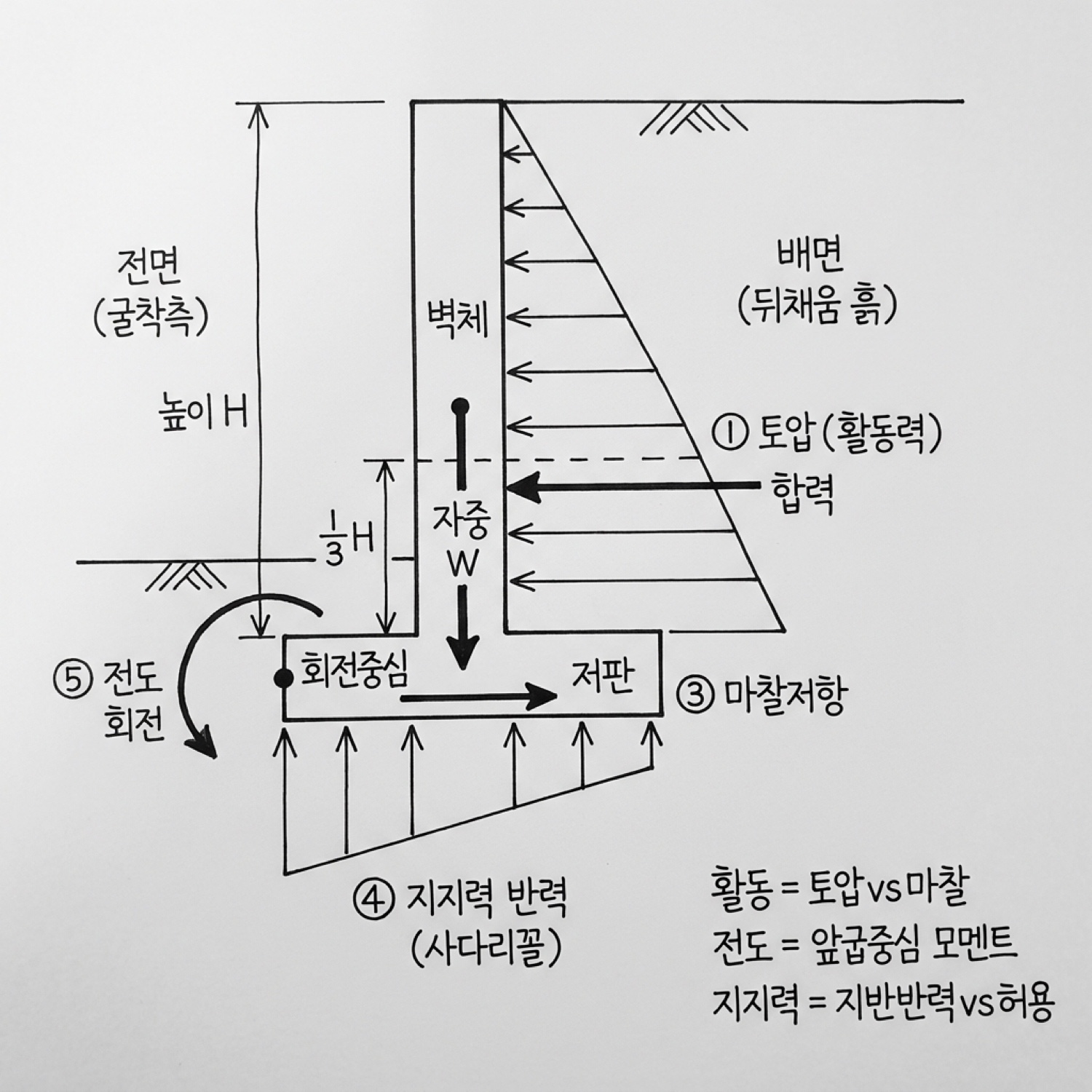

![[그림 1] 옹벽 단면의 3대 안정 힘 다이어그램 — 토압·자중·마찰·지지력·전도회전](/content/diagrams/rev/EW-054_fig1.jpg)
※ 배면 토압(주동토압 Pa)은 깊이에 비례하는 삼각형 분포로, 합력은 바닥에서 벽 높이 H의 1/3 지점에 수평으로 작용한다. 이 합력이 옹벽을 밀어내고(활동)·넘어뜨리고(전도)·짓누르는(지지력) 작용력(Driving)의 근원이다. 배수 불량으로 수압이 추가되면 이 작용력이 급증한다 — 옹벽 붕괴의 단골 원인.
옹벽의 종류와 저항 메커니즘Wall Types
옹벽은 토압에 저항하는 메커니즘에 따라 구분되며, 형식마다 안정조건 중 중점 검토 항목이 달라진다. 대표 3형식은 중력식·캔틸레버식·부벽식이다.

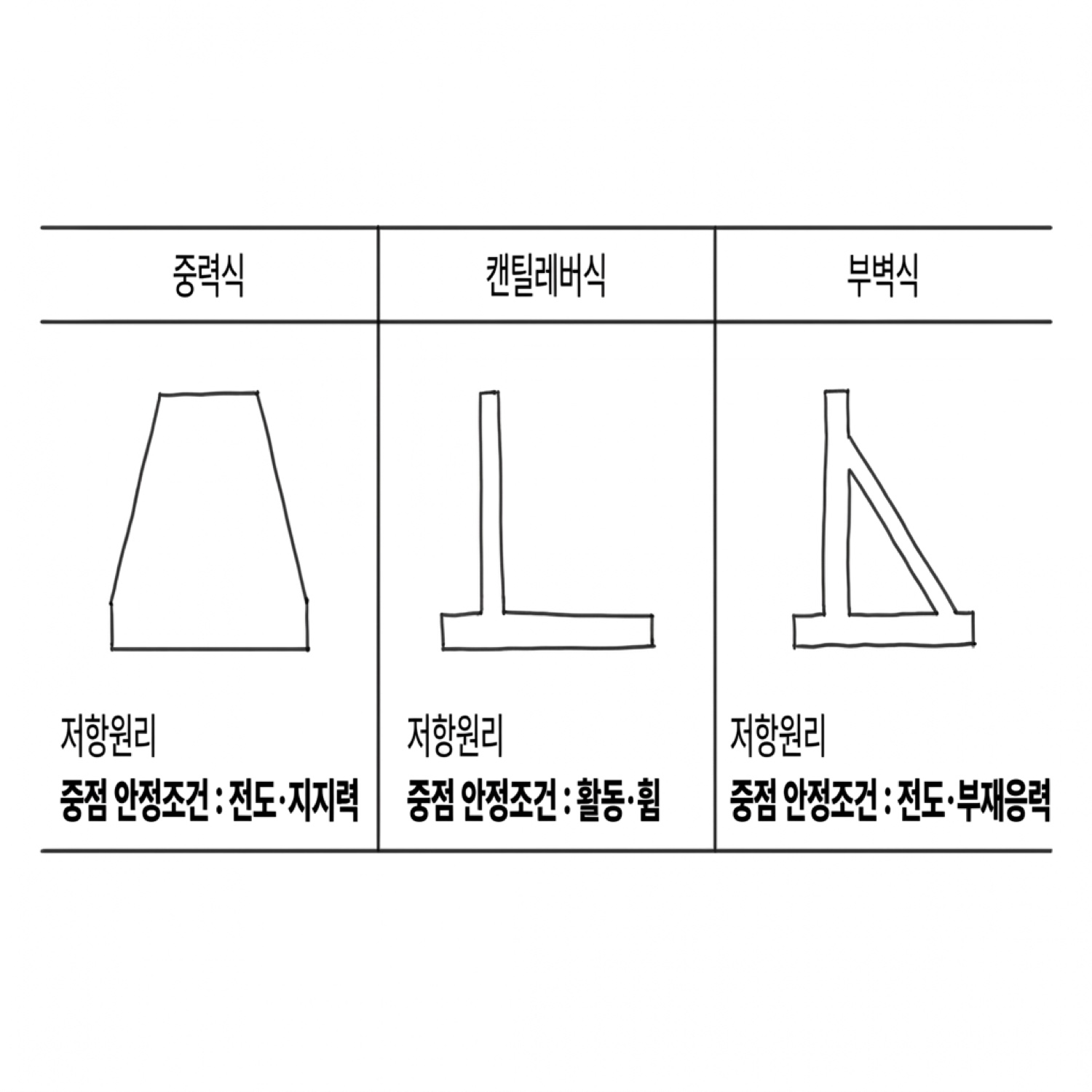

![[그림 2] 옹벽 형식별 저항 메커니즘 비교 — 중력식·캔틸레버식·부벽식](/content/diagrams/rev/EW-054_fig2.jpg)
| 형식 | 저항 메커니즘 | 중점 안정조건 |
|---|---|---|
| 중력식 | 콘크리트 자체 중량으로 토압에 저항(무근), 낮은 옹벽에 적용 | 전도·지지력 |
| 캔틸레버식 (역T형) | 저판 위 뒤채움 흙무게를 자중에 포함해 저항, 철근콘크리트 | 활동·휨 |
| 부벽식 | 벽체에 부벽(buttress)을 두어 휨을 보강, 높은 옹벽에 유리 | 전도·부재응력 |
| (보강토식) | 흙-보강재 마찰로 토체를 일체화한 중력체(별도 검토) | 내적·외적 안정 |
※ 중력식은 자중이 곧 저항이라 전도·지지력이 관건, 캔틸레버식은 뒷굽 위 흙무게로 저항하여 활동·휨이 관건이다. 형식 선정은 벽고·지반·경제성을 종합 판단한다.
3대 안정조건 (활동·전도·지지력)Stability Conditions
옹벽은 다음 3대 파괴모드에 대해 각각 안전율을 만족해야 한다 — 하나라도 부족하면 옹벽은 그 모드로 무너진다. 「활·전·지」로 암기하고, 지반 전체의 침하·원호활동은 별도로 확인한다.
| 안정조건 | 파괴 메커니즘 | 검토식 / 허용안전율 |
|---|---|---|
| ① 활동 (Sliding) | 수평 토압(활동력) > 저면 마찰저항+수동토압 → 옹벽이 앞으로 밀림 | Fs = (마찰저항+수동토압) / 수평토압 ≥ 1.5 |
| ② 전도 (Overturning) | 토압 모멘트 > 자중 저항모멘트 → 앞굽(전면 하단) 중심 넘어짐 | Fs = 저항모멘트 / 전도모멘트 ≥ 2.0 |
| ③ 지지력 (Bearing) | 기초저면 최대압력 > 허용지지력 → 기초 침하·파괴(편심 e≤B/6) | Fs = 극한지지력 / 최대지반반력 ≥ 3.0 (= 최대지반반력 ≤ 허용지지력) |
| (+) 원호활동 | 옹벽+지반 일체로 원호 미끄러짐(전체 안정) | Fs = 저항모멘트 / 활동모멘트 ≥ 1.5 |
| (+) 침하 | 총침하·부등침하(사용성) | 안전율이 아니라 허용침하량으로 검토 |
※ ①~③은 옹벽 자체의 안정, 침하·원호활동은 옹벽을 포함한 지반 전체의 안정이다. 안전율 크기 순서(활동 1.5 < 전도 2.0 < 지지력 3.0)를 함께 기억하면 채점에 유리하다. 연약·경사지반에서는 ①~③을 만족해도 침하·원호활동에서 무너질 수 있어 반드시 별도 검토한다.

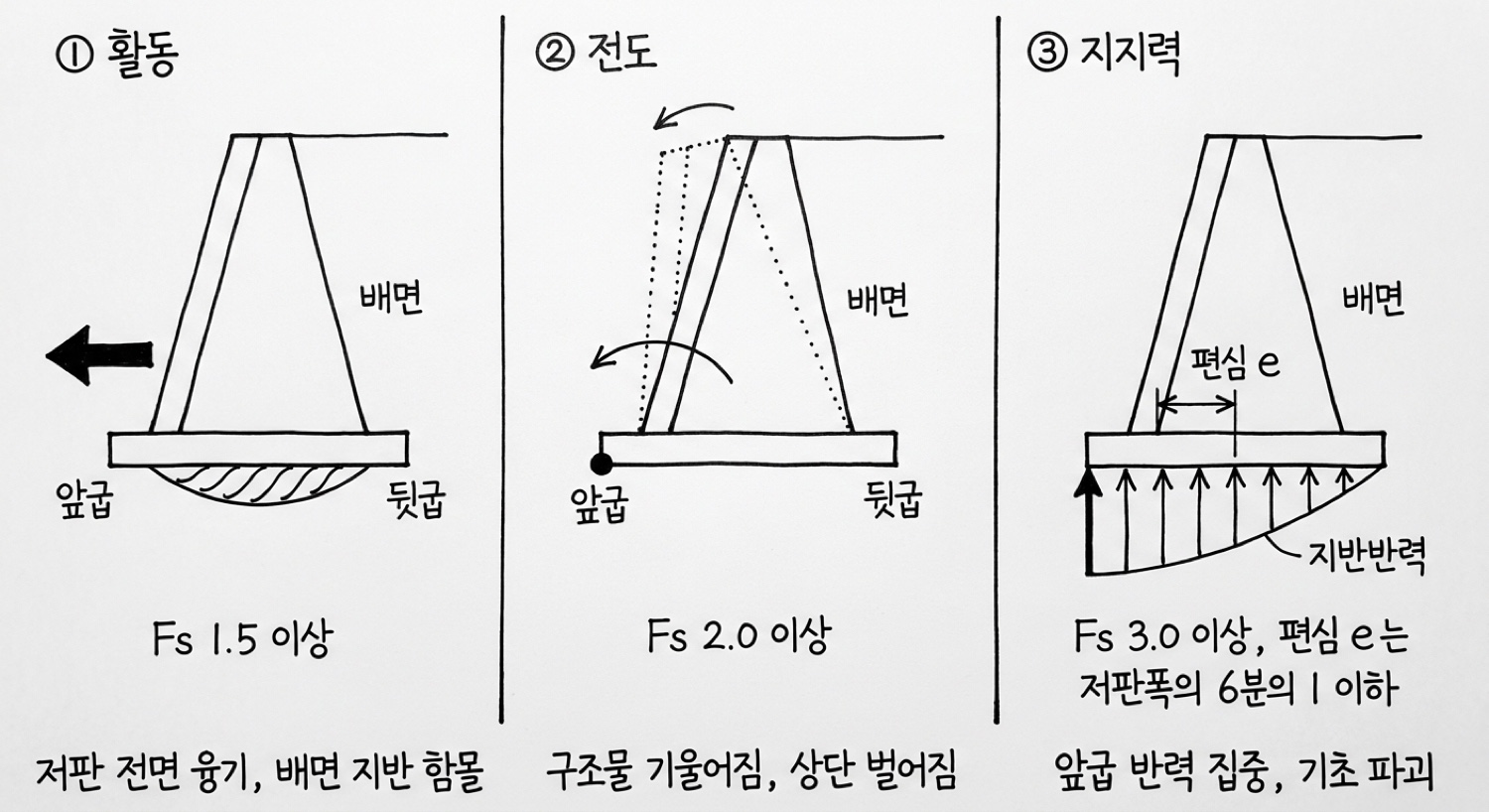

![[그림 3] 3대 안정조건의 파괴 모드 비교 — 전도·활동·지지력(침하)](/content/diagrams/rev/EW-054_fig3.jpg)
붕괴 원인 — 안정조건 상실로 분류Failure Causes
핵심 프레임은 하나다 — 붕괴는 3대 안정조건 중 하나가 깨질 때 발생한다. 따라서 모든 붕괴원인은 어느 안정조건을 무너뜨리는가로 분류할 수 있고, 그 중 가장 빈번한 단일 인자는 배수불량에 의한 배면 수압이다.

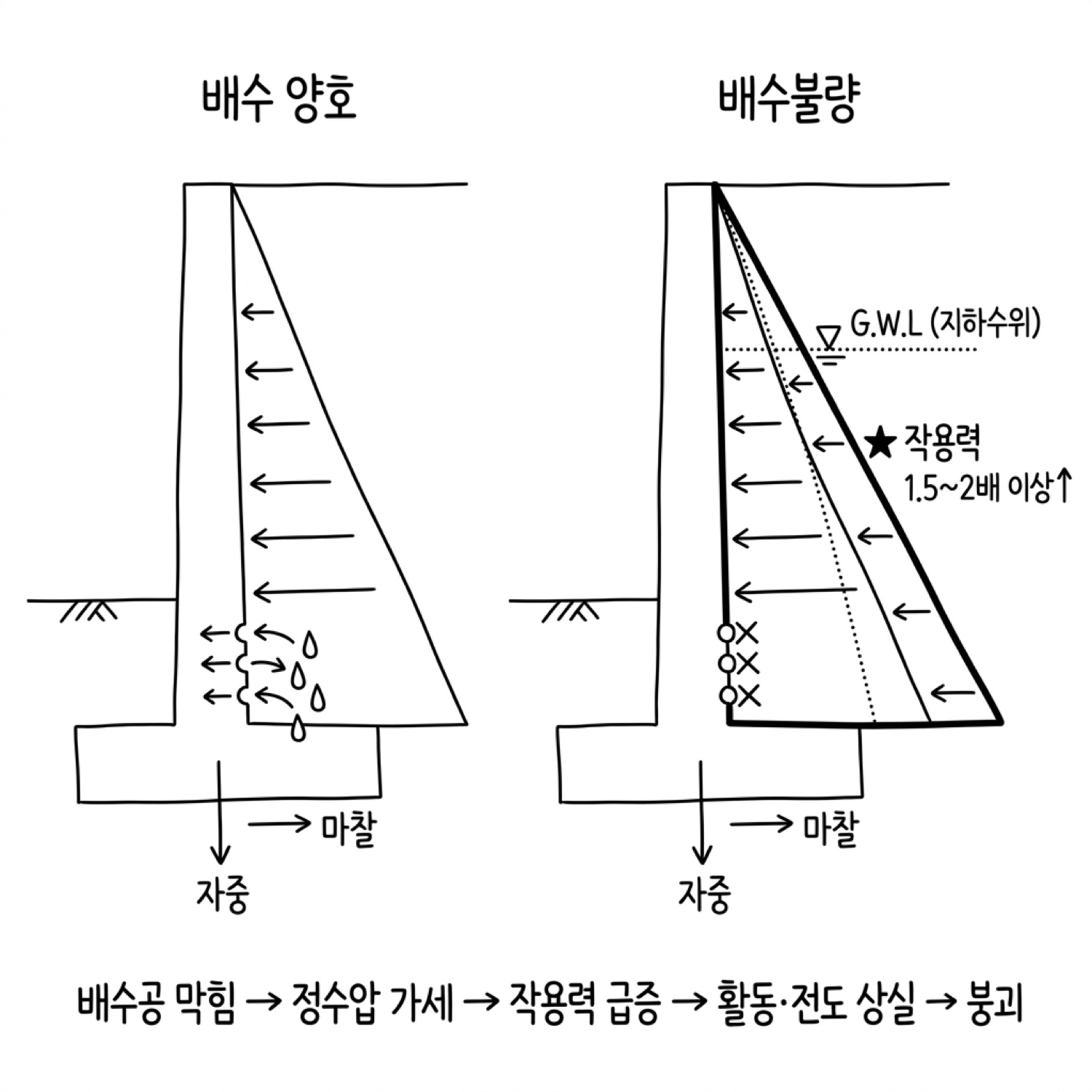

![[그림 4] 배수불량 → 수압 증가 → 붕괴 인과 메커니즘](/content/diagrams/rev/EW-054_fig4.jpg)
| 붕괴 원인 | 메커니즘 | 상실되는 안정조건 |
|---|---|---|
| 배수 불량 (수압) | weep hole·배수재 막힘 → 배면 정수압+침투수압 가세로 작용력 급증 | 활동·전도 (작용력↑) |
| 토압 과다 | 뒤채움 다짐 과다·점성토/불량토, 상재하중·지진토압 → 수평토압 증가 | 활동·전도 (작용력↑) |
| 기초 부실 | 연약지반 미처리·근입 부족·세굴·동결 → 지지력 부족·부등침하 | 지지력 (저항력↓) |
| 설계·시공 결함 | 토압계수/지하수위 과소평가, 강도·배근 부족, 양생 전 뒤채움 | 전 조건 (저항력↓) |
작용력 증가 측 (외부 힘 ↑)
- 배수시설 미흡 — weep hole·필터·맹암거 막힘 → 정수압 추가로 토압 급증 (최다 원인)
- 과다 토압 — 뒤채움 다짐 과다, 점성토·불량토 사용, 상재하중·지진토압 누락
- 집중호우 — 강우 침투로 배면 포화·단위중량 증가·전단강도 저하
저항력 감소 측 (버팀 힘 ↓)
- 기초 처리 부실 — 연약지반 미처리, 지지력·근입깊이 부족 → 침하·전도
- 시공 결함 — 콘크리트 강도 부족, 피복·배근 오류, 콜드조인트
- 인접 굴착 — 옹벽 전면·근접 굴착으로 수동저항·지지 상실 (규칙 §341)
붕괴 대책 (배수·전단키·기초·토압저감)Countermeasures
대책의 원리는 단순하다 — 붕괴가 안정조건의 상실이라면, 대책은 상실된 안정조건을 회복시키는 것이다. 즉 작용력을 줄이거나(배수·토압저감), 저항력을 키우는(전단키·기초개량) 두 방향이다.
대책 4대 축
| 대책 축 | 세부 조치 | 회복 안정조건 |
|---|---|---|
| ① 배수공 | weep hole(Ø65mm↑, 2~3m 간격)+배면 필터재·연직배수재·저면 맹암거, 상단 측구로 지표수 차단 | 활동·전도 (작용력↓) |
| ② 전단키 (Shear Key) | 저판 하부에 활동방지벽(shear key) 설치로 수동저항 확보, 저판폭 확대 | 활동 (저항력↑) |
| ③ 기초 개량 | 연약지반 치환·지반개량(SCP·고결), 말뚝기초·근입깊이 확보, 뒷굽 확장 | 지지력·전도 (저항력↑) |
| ④ 토압 저감 | 양질 사질토 뒤채움·층다짐, 상재하중 제한, 점성토 배제, 경량 성토재 | 전 조건 (작용력↓) |

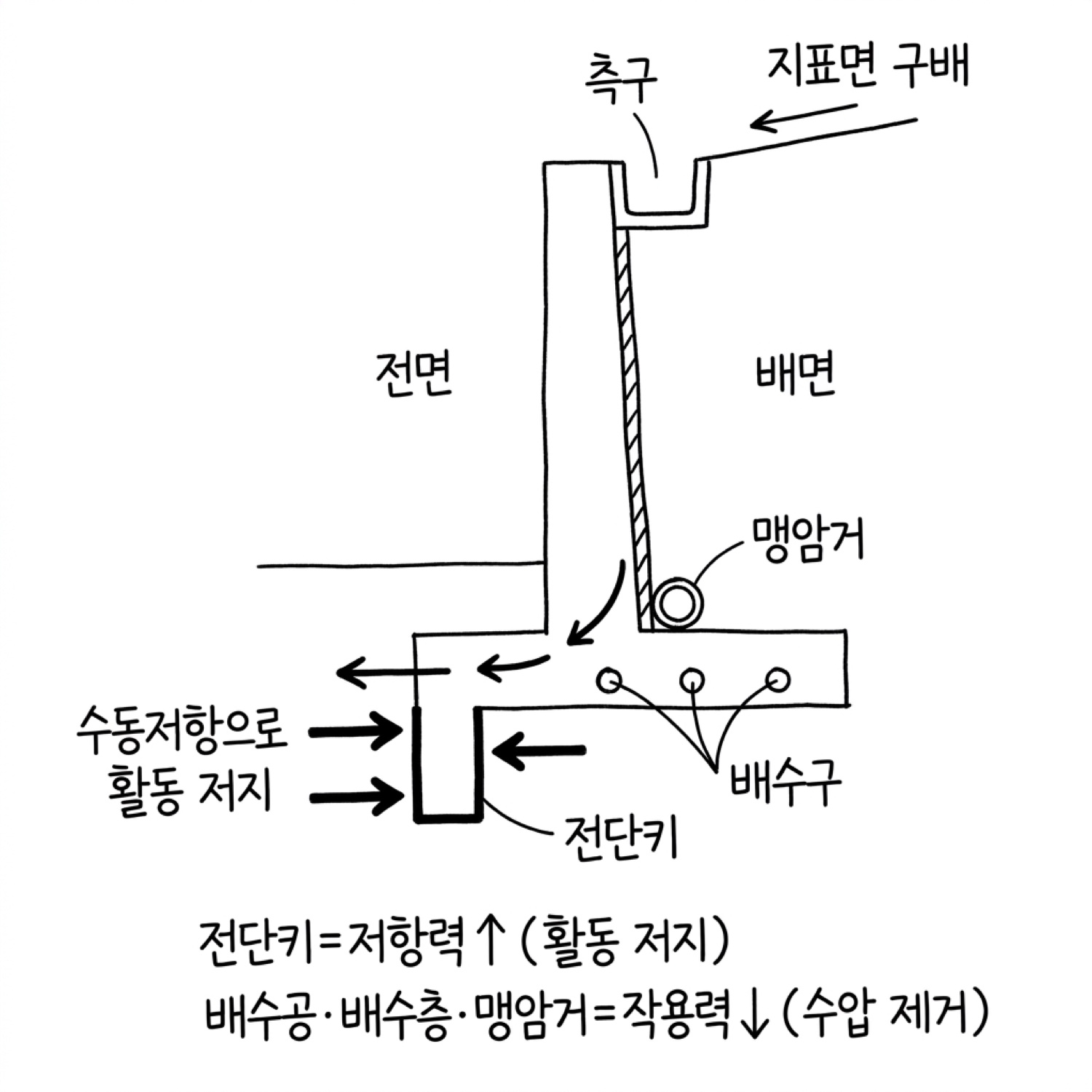

![[그림 5] 전단키·배수공 대책 상세 — 활동방지벽과 배수 시스템](/content/diagrams/rev/EW-054_fig5.jpg)
설계·구조 (저항력 확보)
- 안정 3조건 확보 — 활동(Fs≥1.5)·전도(≥2.0)·지지력(≥3.0), 전단키·저판폭 확대
- 기초 보강 — 연약지반 치환·지반개량, 근입깊이·지지력 확보, 뒷굽 확장
- 형식 선정 — 높은 옹벽은 부벽식·앵커식으로 토압 분산
시공·관리 (작용력 차단)
- 배수공·배면배수 — weep hole+필터+맹암거+지표 측구 (수압 차단)
- 뒤채움 관리 — 양질 사질토 30cm 층다짐, 편토압 방지, 다짐도 검측
- 시공순서 준수 — 콘크리트 양생 후 뒤채움, 1회 성토고 제한
원인 ↔ 대책 매핑Cause–Remedy Mapping
붕괴를 '안정조건의 상실'로 보면, 원인·상실조건·대책이 한 줄로 꿰어진다. 아래 매핑표는 서술형 답안에서 그대로 옮겨 쓸 수 있는 논리 골격이다.
| 붕괴 원인 | 상실 안정조건 | 핵심 대책 |
|---|---|---|
| 배수 불량 → 수압 | 활동·전도 (작용력↑) | 배수공(weep hole)·배수층·맹암거로 수압 제거, 상단 측구 |
| 토압 과다 (다짐·상재) | 활동·전도 (작용력↑) | 양질토 뒤채움·상재하중 제한·점성토 배제, 토압 저감 |
| 수평활동력 > 마찰 | 활동 (저항력↓) | 전단키(활동방지벽)·저판폭 확대로 수동저항 확보 |
| 기초 부실·연약지반 | 지지력·전도 (저항력↓) | 기초개량·말뚝·근입 확보, 뒷굽 확장 |
| 설계·시공 결함 | 전 조건 (저항력↓) | 토압·수위 적정 산정, 강도·배근·양생 품질관리 |
※ 매핑의 열쇠는 "이 원인이 활동·전도·지지력 중 무엇을 깨는가"를 먼저 판정하는 것이다. 작용력을 키우는 원인(배수불량·토압과다)은 활동·전도를, 저항력을 줄이는 원인(기초부실)은 지지력을 무너뜨리므로, 대책도 각각 작용력 저감(배수·토압)과 저항력 증대(전단키·기초)로 자동 배정된다.
건설현장 안전관리 포인트On-site Management
- 사전조사·작업계획서 : 지형·지반·지하수위 조사 후 토압·지지력 반영한 계획 수립, 형상·지질·지층, 균열·함수·용수·동결, 매설물 유무, 지하수위 4항목 조사 후 작업계획서 작성(안전보건규칙 §38·별표4). 안정 3조건·배수계획·뒤채움 기준은 별표4 항목이 아니라 설계기준(KDS 11 80 05) 사항. 작업 중에는 부석·균열, 함수·용수·동결 상태 변화를 점검(같은 규칙 §338)
- 가설 안정 확보 : 시공 중 토사 붕괴 방지를 위해 안전경사·흙막이·가설옹벽 설치 (규칙 §50), 양생 전 뒤채움 금지·1회 성토고 제한
- 배수관리 최우선 : weep hole·배수재·배면 유공관 확보, 우기 전·집중호우 전후 배수공 통수 점검 — 수압이 곧 토압이다
- 변위 계측 관리 : 경사계·균열계로 옹벽 변위(균열·배부름·기울어짐·침하) 모니터링, 관리기준치 초과 시 즉시 보강(안전보건규칙 안전보건규칙 §51·§52 — 구축물등의 안전 유지 및 안전성 평가. §347은 흙막이 지보공 조문이라 옹벽에 준용할 수 없다), 급박한 위험 시 작업중지·대피(산업안전보건법 §51·§52 — 번호가 같으니 법령명 필수)
- 인접굴착 통제 : 기존 옹벽 근접 굴착 시 보강 또는 이설(§341①), 흙막이 지보공·방호망·출입금지(§340) — 계측은 두 조문에 없고 별표4 작업계획서 항목
통찰 포인트Insight
옹벽 붕괴는 콘크리트가 약해서가 아니라 3대 안정조건(활·전·지) 중 하나가 깨진 것이다.
옹벽은 콘크리트 덩어리가 아니라 힘의 저울이다. 한쪽 접시에는 배면 토압+수압(작용력), 반대쪽에는 자중·마찰·지지력(저항력)이 놓인다. 안정조건이란 이 저울을 밀림(활동)·넘어짐(전도)·짓눌림(지지력) 세 얼굴에 대해 각각 안전율로 확인하는 것이고, 붕괴는 그 중 한 얼굴에서 저울이 기우는 것이다. 그래서 붕괴원인을 나열식으로 외울 것이 아니라 "어느 안정조건을 깨는가"로 분류해야 한다.
그러면 대책도 저절로 나온다 — 작용을 줄이거나(배수로 수압 제거·토압 저감), 저항을 키우거나(전단키·저판·기초개량). 특히 배수는 작용을 줄이는 가장 값싸고 강력한 한 수이자, 통계상 붕괴의 1순위 방아쇠다.
"옹벽 붕괴는 3대 안정조건 중 하나가 깨질 때 일어난다 — 원인을 안정조건에 매핑하는 순간 대책은 스스로 도출된다. 그리고 그 저울을 가장 먼저 기울이는 범인은 거의 언제나 물이다."
채점 포인트Scoring
- 3대 안정조건 완전 제시 — 활동·전도·지지력을 각각의 검토식·허용안전율(1.5/2.0/3.0)과 함께, 침하·원호활동은 별도 언급 (하나라도 빠지면 감점)
- 붕괴=안정조건 상실 프레임 — 붕괴원인을 나열이 아니라 '어느 안정조건을 깨는가(활동·전도=작용력↑ / 지지력=저항력↓)'로 분류
- 원인↔대책 매핑 — 배수불량·토압과다·기초부실을 각 대책(배수공·전단키·기초개량·토압저감)과 1:1로 연결하고, 최다원인이 배수불량 수압임을 강조
답안작성 TipWriting Tip
- 부등식 한 줄로 시작 — 도입에 'Fs = 저항 R / 작용 D(토압+수압) ≥ 허용값'을 적고 작용=토압, 저항=자중·마찰·기초로 정의하면 활동·전도·지지력이 한 프레임으로 꿰어진다.
- 안정조건 → 붕괴 → 대책 대칭표 — '안정조건 / 검토식·안전율 / 상실 시 붕괴 / 대책'을 하나의 표로 정리하고, 원인을 안정조건에 매핑해 대책(배수·전단키·기초·토압저감)을 짝지으면 논리 완결성 어필.
- 물(배수)로 결론 — 붕괴 1순위 원인이 배수불량 수압임을 지적하고, 결론은 "붕괴는 3대 안정조건 중 하나가 깨질 때 일어나며, 그 저울을 먼저 기울이는 물(수압)을 배수로 제거하는 것이 대책의 무게중심" 프레임으로 마무리한다.
